انٽيگريٽيڊ ڊرائنگ ۽ رولنگ لائن پريسيجن ڪاپر فليٽ وائر لاءِ

GRM جي انٽيگريٽيڊ ڊرائنگ ۽ رولنگ لائن فار پرسيجن ڪاپر فليٽ وائر هڪ ڪسٽمائيزڊ ڪاپر فليٽ وائر جي پيداوار جو حل آهي جيڪو وائر ڊرائنگ، پريزيشن رولنگ، آن لائن ماپنگ، ۽ خودڪار طريقي سان هڪ مسلسل عمل ۾ ضم ڪري ٿو. ٽرانسفارمر ڪنڊڪٽرز، سي ٽي سي ڪنڊڪٽر جي پيداوار، ايناميل مستطيل تار، ۽ اي وي موٽر فليٽ وائر جي پيداوار لاءِ ٺهيل، لائين 400 ميٽر في منٽ تائين رفتار حاصل ڪري ٿي. هي مربوط نظام ڪارڪردگي کي بهتر بڻائي ٿو ۽ مواد جي سنڀال کي گھٽائي ٿو.

انڪوائري موڪليو

درجه بندي: 5.0

(درجه بندي جي ڳڻپ: 1)

پيداوار جي وضاحت

GRM انٽيگريٽڊ ڊرائنگ ۽ رولنگ لائين وائر ڊرائنگ، پريزيشن رولنگ، آن لائين ماپ ۽ خودڪار ٽيڪ اپ کي ھڪڙي مسلسل پيداوار واري عمل ۾ شامل ڪري ٿي. سسٽم ٺهيل آهي اعلي صحت واري ٽامي فليٽ تار لاءِ استعمال ٿيل مقناطيس تار، ٽرانسفارمر موصل، سي ٽي سي موصل ۽ اي وي موٽر ايپليڪيشنون.

Precision copper flat wire produced on GRM integrated drawing and rolling line

GRM ضم ٿيل لوڻ واري تار جي پيداوار واري لائن مسلسل لاء ٺهيل آهيٽامي جي تار جي پروسيسنگ کي درست فليٽ ڪنڊڪٽرز ۾سخت dimensional رواداري ۽ شاندار سطح جي معيار سان.

ھڪڙي پيداوار واري نظام ۾ ڊرائنگ ۽ رولنگ جي عمل کي ضم ڪرڻ سان، لائين خاص طور تي پيداوار جي ڪارڪردگي کي بھتر ڪري ٿو، دستي ھلائڻ کي گھٽائڻ ۽ ڊگھي پيداوار جي چڪر ۾ مستحڪم پيداوار جي استحڪام کي برقرار رکڻ.

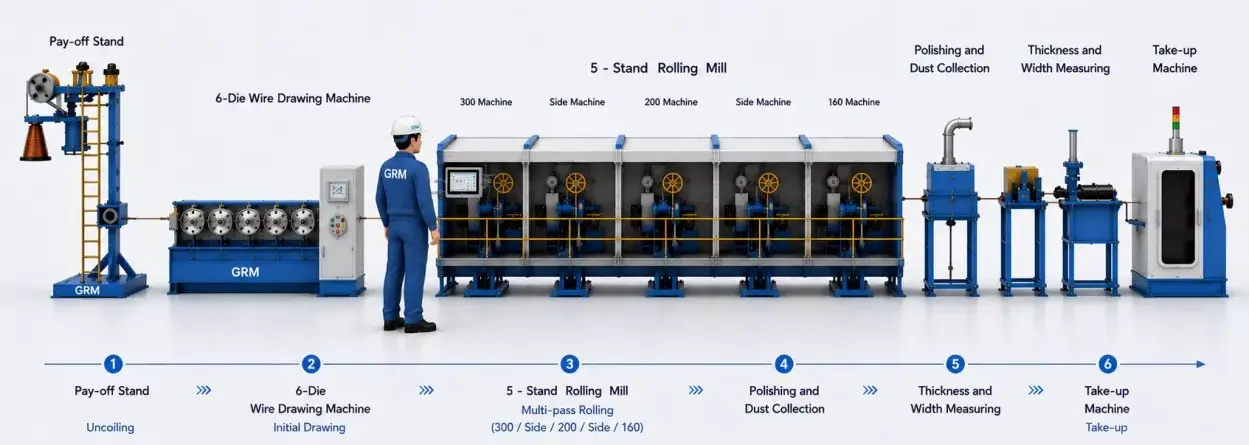

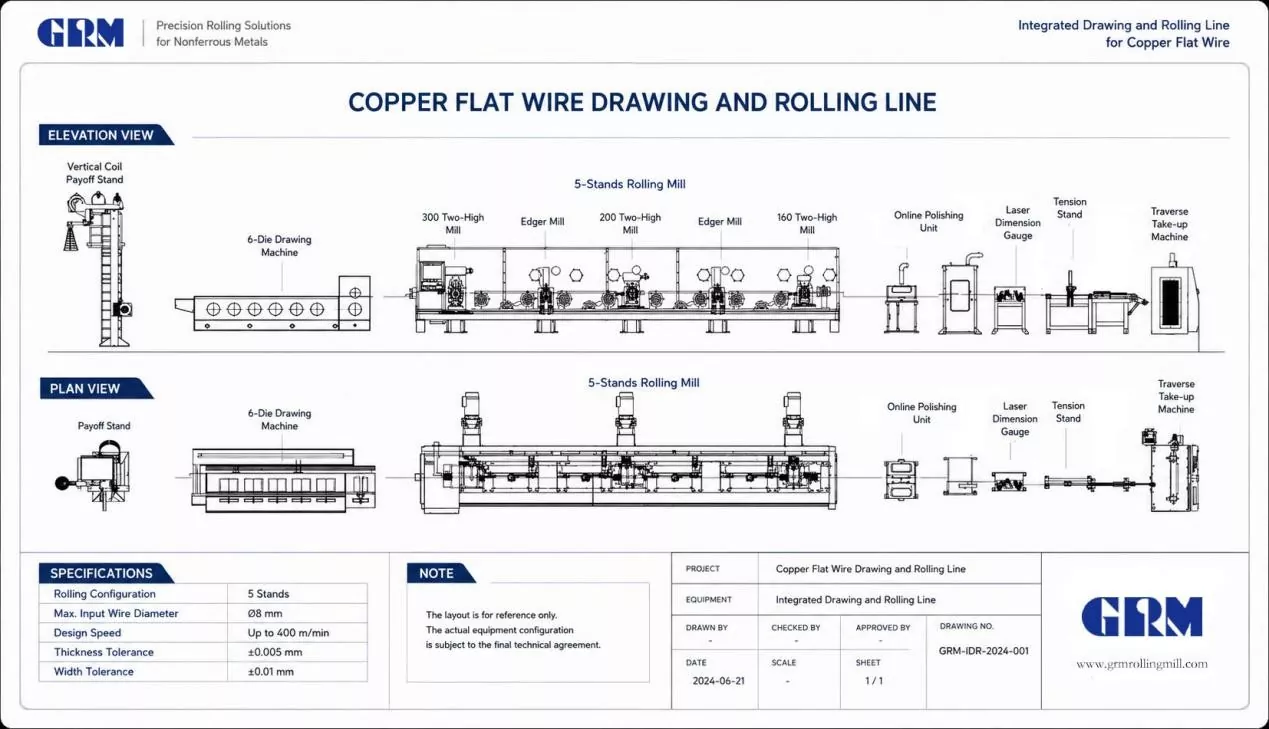

Integrated copper flat wire drawing and rolling line production process

لچڪدار ۽ موثر ڊيزائن

عمودي ڪوئل جي ادائيگي واري اسٽينڊ: 1 سيٽ

DLF6D/500 ڇهه ڊيز ڊرائنگ مشين: 1 سيٽ

ٻه رول سڌائي رولنگ مل: 3 سيٽ

سائڊ رولنگ مل: 2 سيٽ

آن لائين پالش ڪرڻ ۽ مٽي گڏ ڪرڻ جو سامان: 1 سيٽ

آن لائين ٿولهه ۽ ويڪر ماپڻ وارو اوزار: 1 سيٽ

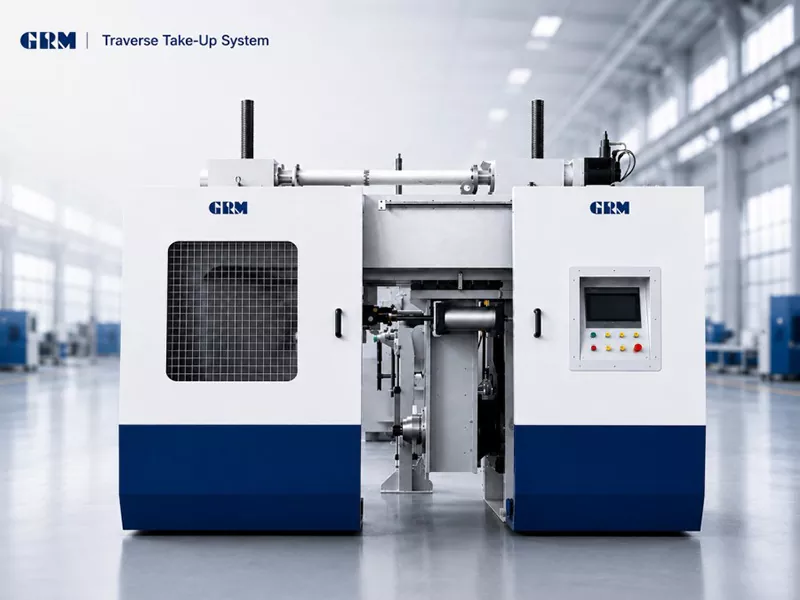

ٽرانسورس کڻڻ واري مشين: 1 سيٽ

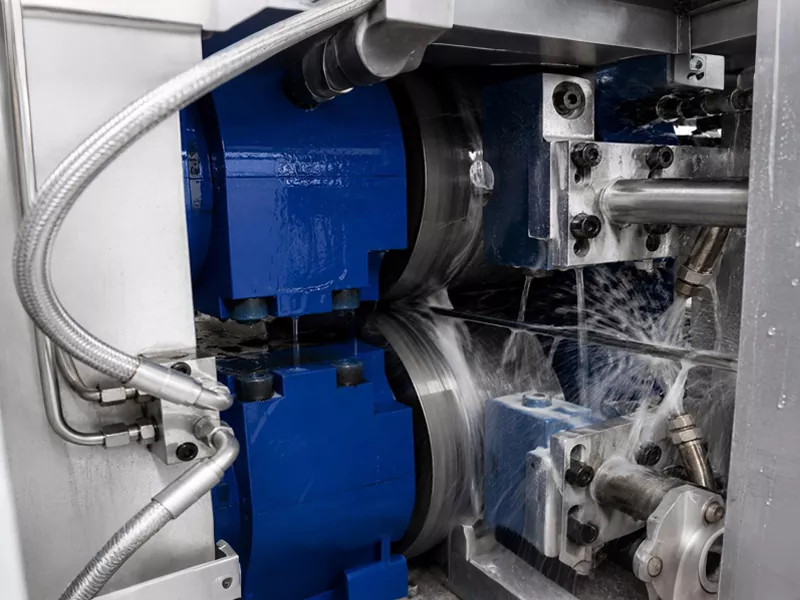

Two-roll precision rolling mill on copper flat wire production line

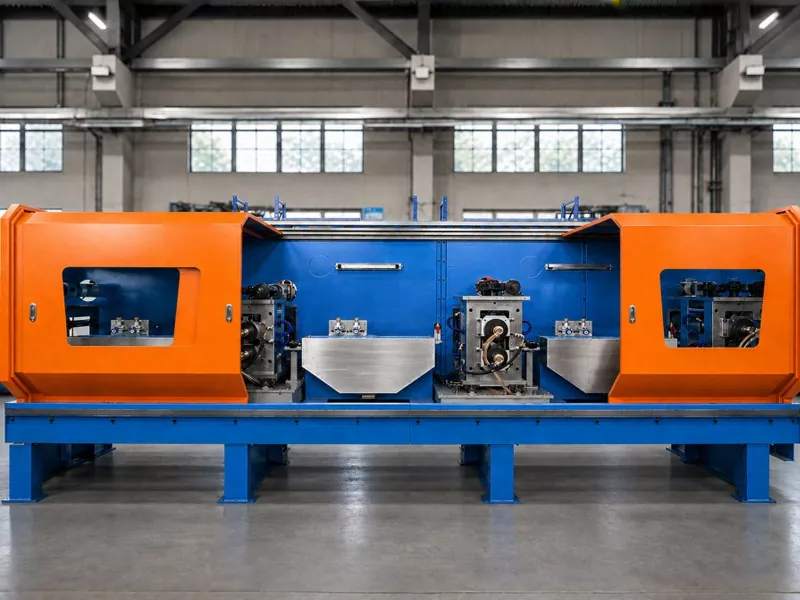

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

ڪاپر وائر جي پيداوار لاء مڪمل لائن

انٽيگريٽيڊ ڊرائنگ ۽ رولنگ لائن فار پرسيجن ڪاپر فليٽ وائر برقي موصل جي پيداوار ۾ اعليٰ جہتي صحت جي تقاضا لاءِ ٺهيل آهي. 400 m/min جي وڌ ۾ وڌ رفتار سان، اهو ٽامي فليٽ تار جي وڏي پيماني تي مسلسل پيداوار لاء مناسب آهي.

روايتي اسٽينڊل رولنگ جي عملن جي مقابلي ۾، مربوط لائن وچولي مواد جي سنڀال کي ختم ڪري ٿي ۽ سڄي پيداوار جي دوران اعلي سطحي استحڪام کي يقيني بڻائي ٿي.

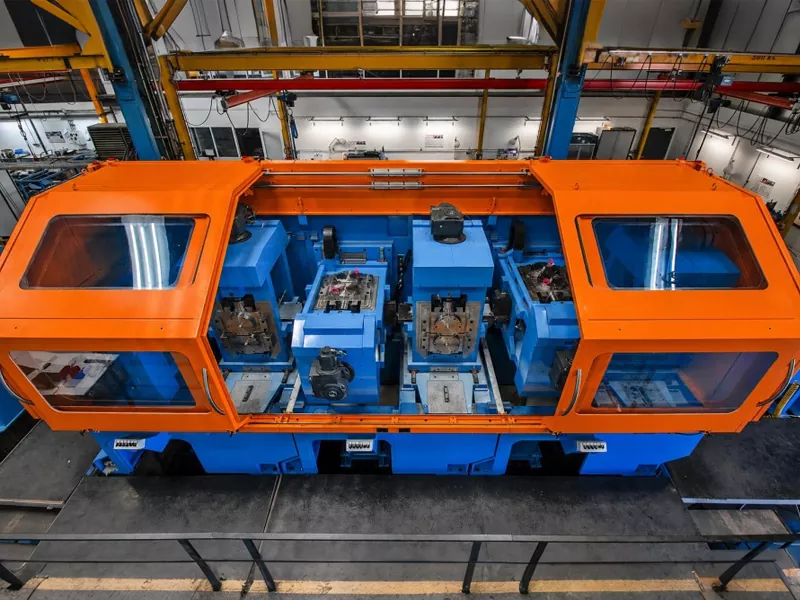

GRM integrated copper flat wire production line with 5-stand rolling mill

* پيداوار لائن عمل ڪسٽمر جي پيداوار جي طول و عرض موجب ترتيب ڏئي سگهجي ٿو

ٽيڪنيڪل وضاحتون

ٺاھ جوڙ 5-اسٽينڊ رولنگ مل		جي آر ايم
پهرين ٻه-وڏي مل	Ø ايم ايم	300
پهريون نالو Edger mil	Ø ايم ايم	155
ٻيو ٻه مٿاهون مل	Ø ايم ايم	200
ٻيو ايڊجر ميل	Ø ايم ايم	155
ٽيون ٻه-وڏي مل	Ø ايم ايم	160
ڊيزائن جي رفتار	م/ منٽ	400
وڌ ۾ وڌ Intel وائر	Ø ايم ايم	8
برداشت ختم ٿي وئي	ايم ايم	ٿولهه: ± 0.005 ويڪر: ± 0.01
عام ختم ٿيل فليٽ تار سائيز جي حد	ايم ايم	ٿولهه: 2.0-12 ويڪر: 0.5-4.0

عام ايپليڪيشنون

Enameled مستطيل مقناطيس تار

CTC مسلسل منتقلي ڪنڊڪٽر

EV موٽر هيئر پن ڪنڊڪٽر

EV موٽر فليٽ وائر جي پيداوار

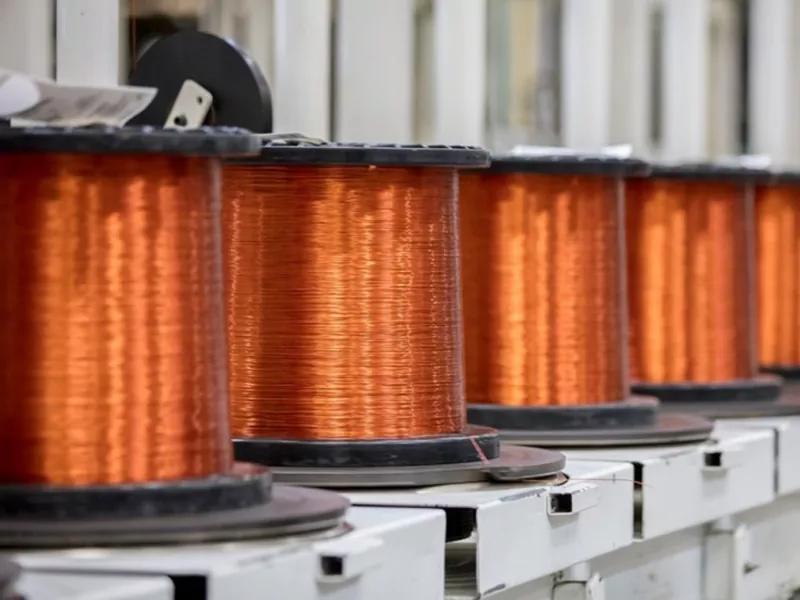

Enameled rectangular magnet wire produced on GRM line

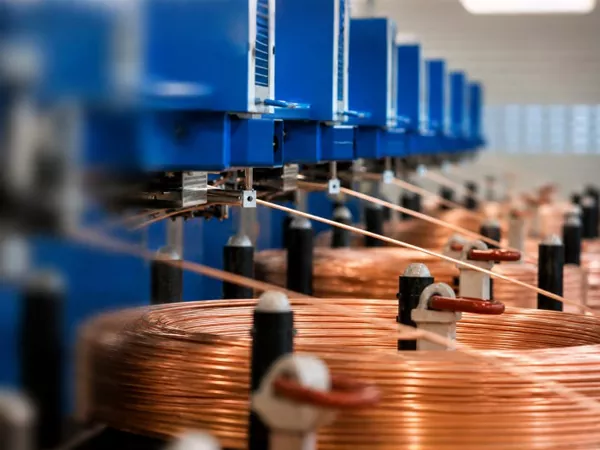

CTC continuously transposed conductor production

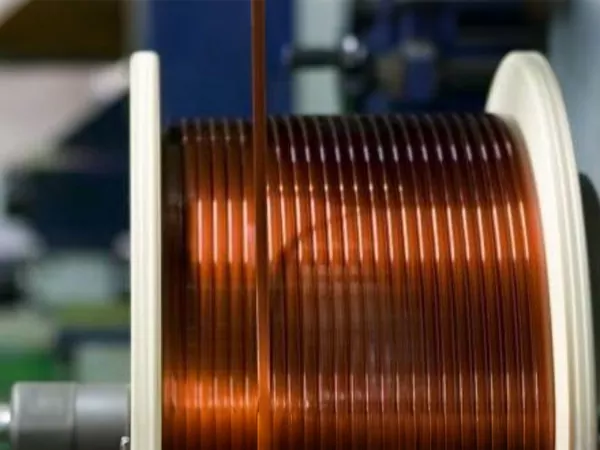

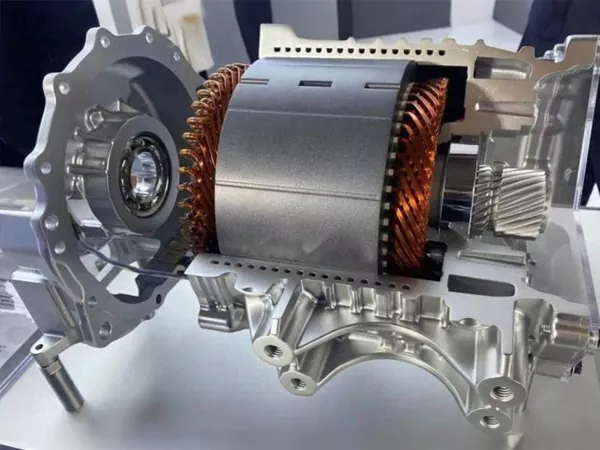

EV motor hairpin conductor flat wire production

FAQ

1. ڇا هي پيداوار واري لائن ٽرانسفارمر ايپليڪيشنن لاء تانپر فليٽ تار ٺاهي سگھي ٿي؟

ها، ليڪ ٽرانسفارمر ڪنڊڪٽرز، مقناطيس تار ۽ ٻين برقي ايپليڪيشنن لاء اعلي صحت واري ٽامي فليٽ تار پيدا ڪرڻ لاء ٺهيل آهي.

2. ڇا ڪاپر فليٽ وائر لاءِ انٽيگريٽيڊ ڊرائنگ ۽ رولنگ لائين ترتيب ڏئي سگھجي ٿي؟

ها، GRM توهان جي ان پٽ مواد، تيار ٿيل تار جي طول و عرض ۽ پيداوار جي گهرجن جي بنياد تي ڪسٽمائيز پيداوار لائن حل فراهم ڪري ٿي.

3. ڪھڙي درستگيءَ واري رولنگ عمل کي حاصل ڪري سگھي ٿي؟

سسٽم ± 0.005 ملي ميٽر تائين ٿلهي رواداري حاصل ڪري سگهي ٿو ۽ ± 0.01 ملي ميٽر تائين ويڪرائي رواداري صحت واري ٽامي جي فليٽ تار جي پيداوار لاءِ.

4. الڳ مشين جي بدران هڪ مربوط ڊرائنگ ۽ رولنگ لائن ڇو چونڊيو؟

مربوط ٽامي جي لوڻ واري تار جي پيداوار واري لائن ڪارڪردگي کي بهتر بڻائي ٿي، مواد جي سنڀال کي گھٽائي ٿي ۽ وڌيڪ مستحڪم پيداوار جي استحڪام کي يقيني بڻائي ٿي.
