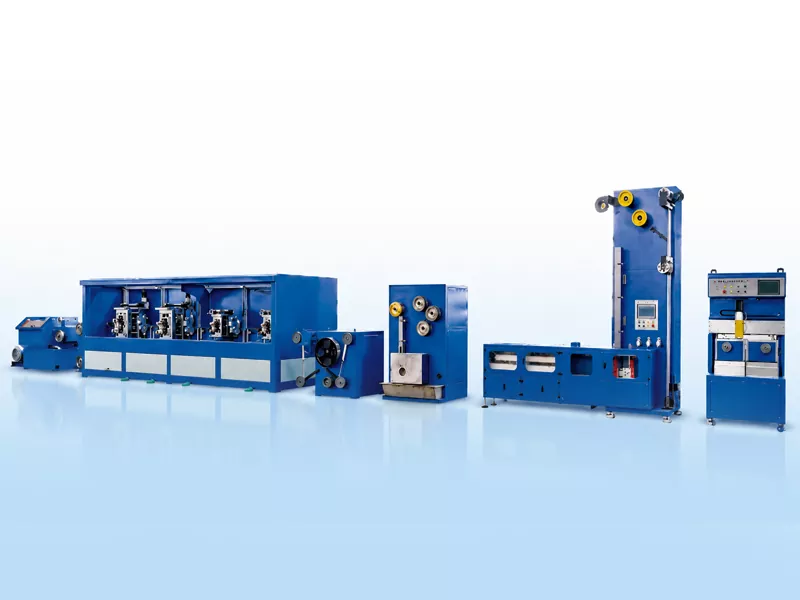

PV بسبار ربن پيداوار لائن

GRM PV بسبار ربن جي پيداوار واري لائن TU1 آڪسيجن کان سواءِ ٽامي جي گول تار کي اعليٰ صحت واري ٽين ڪوٽيڊ فليٽ conductive ربن ۾ مسلسل پروسيس ڪرڻ لاءِ ٺهيل آهن. لڪير PV interconnection ربن، busbar ربن، ۽ عکاس busbar ربن جي پيداوار لاء مناسب آهي.
مڪمل لائن تار ڊرائنگ، درست رولنگ، مسلسل اينيلنگ، فلوڪس علاج، گرم-ڊپ ٽين ڪوٽنگ، ۽ خودڪار ٽيڪ اپ کي ضم ڪري ٿو. اهو مدد ڪري ٿو PV ربن ٺاهيندڙن کي ڪنٽرول جي چوٽي ۽ ٿلهي جي درستگي، ٽين ڪوٽنگ جي معيار، پٽي سڌي، ۽ وائننگ تسلسل.
GRM بسبار ربن جي پيداوار واري لائن تقريبن 26 ميٽر ڊگهو ۽ 3 ميٽر ويڪر آهي، مجموعي طور تي وزن 14 ٽين آهي. ڊيزائن جي رفتار 150 m/min تائين پهچي سگھي ٿي، تانبا جي تار جي سائيز، ختم ٿيل ربن جي ماپ، ٽيننگ جي رفتار، ۽ کڻڻ واري طريقي تي منحصر ڪري ٿو. عام پيداوار جي حالتن هيٺ، مھينن جي پيداوار تقريبا 60-80 ٽين تائين پهچي سگھي ٿو.

انڪوائري موڪليو

پيداوار جي وضاحت

ٽامي جي تار کان ختم ٿيل بسبار ربن تائين

PV بسبار ربن جي پيداوار واري لائن بنيادي طور تي ٽامي جي تار کي خام مال طور استعمال ڪري ٿو. تار کي پهريون ڀيرو رولنگ لاءِ گهربل قطر ڏانهن ڇڪيو ويندو آهي، ۽ پوءِ ملٽي اسٽينڊ پريسيئن رولنگ ذريعي فليٽ ربن ۾ ٺاهيو ويندو آهي. رولنگ کان پوءِ، تانبا جي پٽي مسلسل انيلنگ مان گذري ٿي ته جيئن ان جي مشيني خاصيتن کي ترتيب ڏئي سگهجي، جنهن کانپوءِ فلڪس ٽريٽمينٽ ۽ گرم-ڊپ ٽين ڪوٽنگ. آخرڪار، تيار ٿيل ربن کي خودڪار کڻڻ واري سسٽم ذريعي اسپول يا پينڪيڪ ڪوئلن تي زخم ڪيو ويندو آهي.

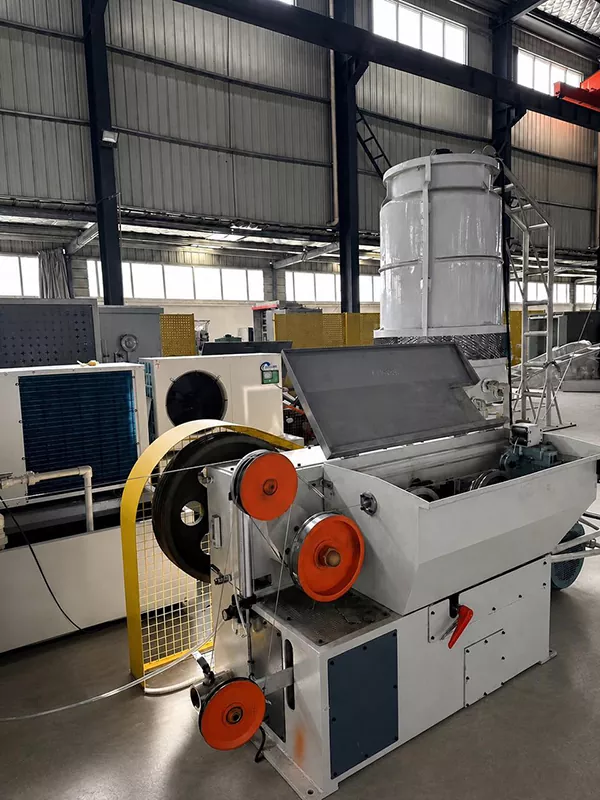

ڊرائنگ مشين

ٽامي جي تار ڊيز ذريعي 2.6-3.0 ملي ميٽر جي قطر تائين ٺاهي وئي آهي، رولنگ لاء تيار آهي.

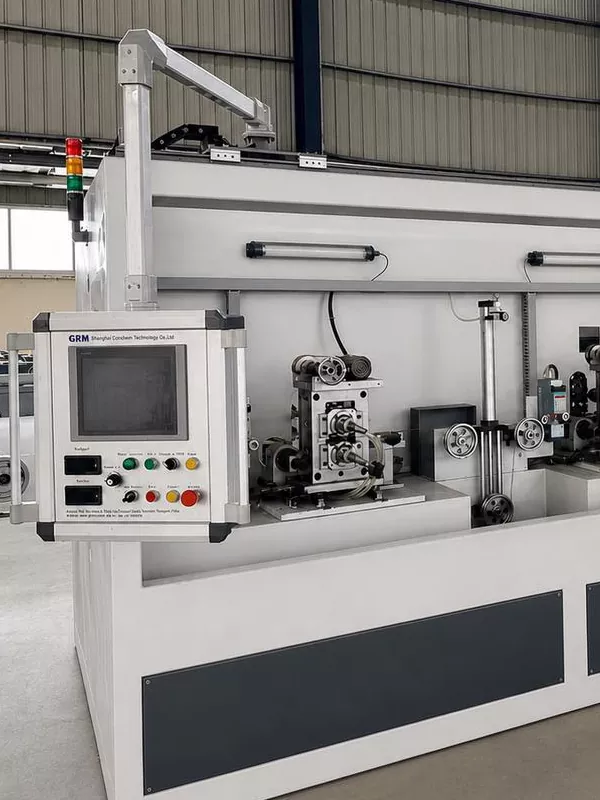

4 رول اسٽينڊ

گول تانبے جي تار کي فليٽ ربن ۾ روليو ويندو آهي، ڪنٽرول ٿيل چوٽي ۽ ٿلهي جي درستگي سان.

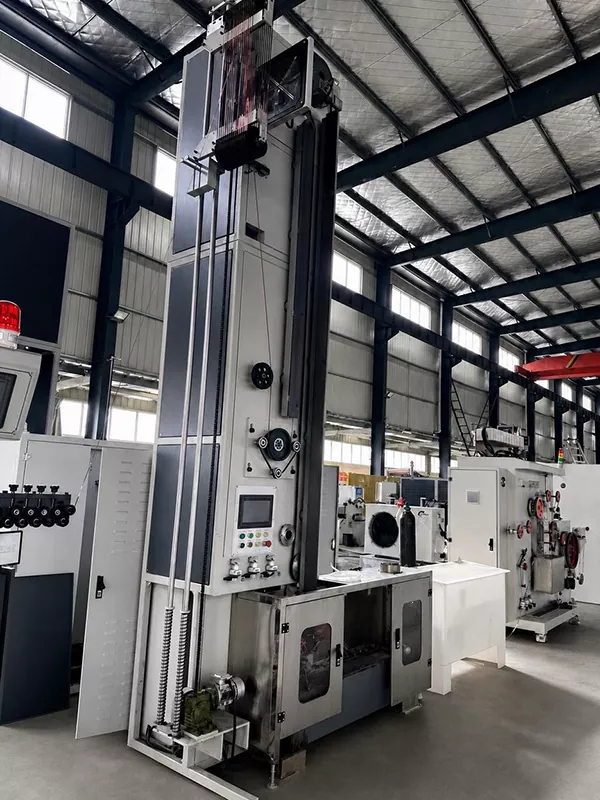

اينيلنگ

شارٽ سرڪٽ اينيلنگ استعمال ڪيو ويندو آهي انٽ گيس جي تحفظ ۽ گردش ڪرڻ واري پاڻي جي کولنگ کي بهتر ڪرڻ لاءِ تانبا جي ربن جي مشيني خاصيتن کي.

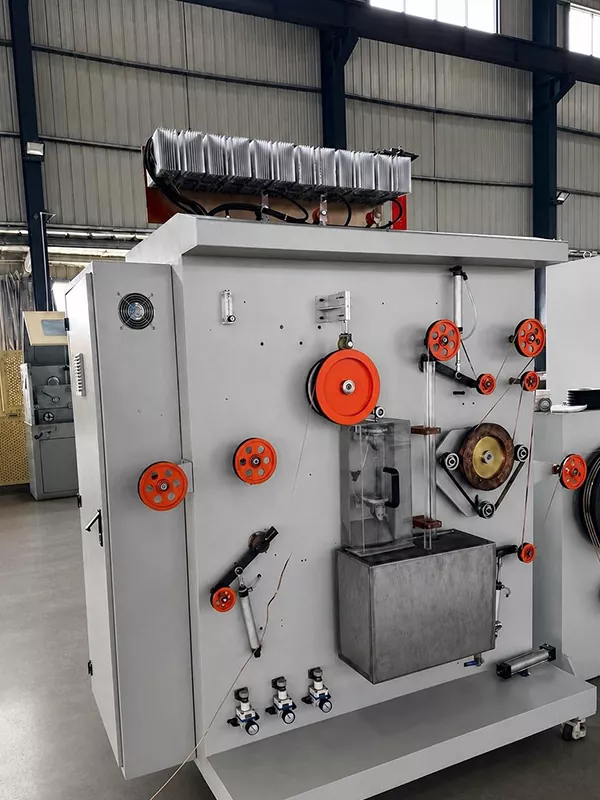

ٽين ڪوٽنگ

گرم-ڊپ ٽين ڪوٽنگ استعمال ڪيو ويندو آهي. ايئر چاقو ٽين پرت جي ٿلهي کي ڪنٽرول ڪن ٿا، ۽ کولنگ پرستار سطح جي معيار کي مستحڪم ڪرڻ ۾ مدد ڪن ٿيون. سنگل طرف ٽين ڪوٽنگ ٿولهه: 0.01-0.025 ملي ايم.

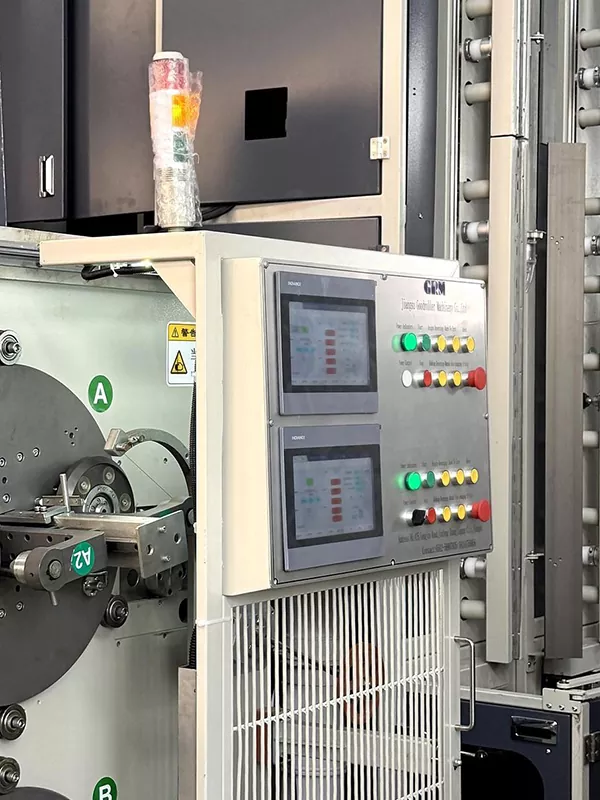

خودڪار Coil چانگ

اختياري ڪمن ۾ شامل آهن سرو ٽرورسنگ، خودڪار اسپول تبديلي، خودڪار ڪٽڻ، ۽ خودڪار ٽيپنگ.

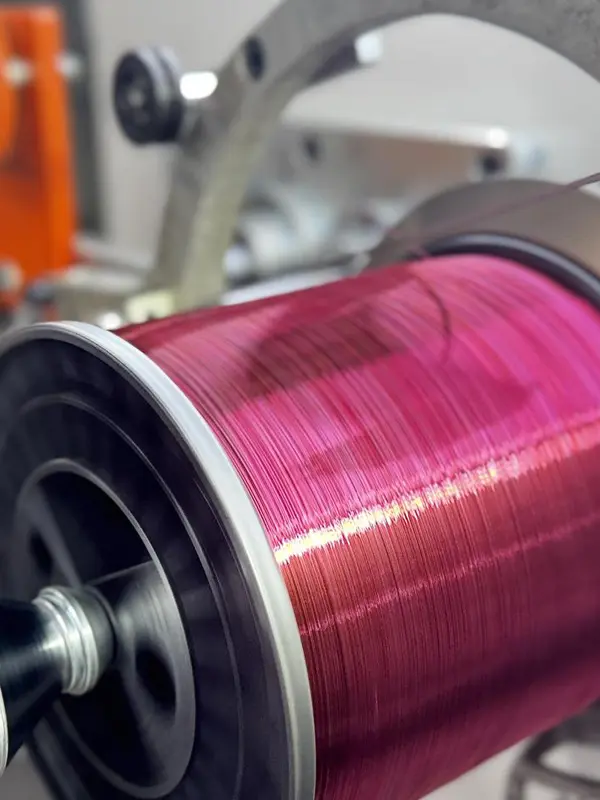

درستي کڻڻ

اسپول وائننگ: 30 ڪلوگرام تائين.

پينڪيڪ ڪوئل وائنڊنگ: اختياري 1-2 ڪلو.

آر اينڊ ڊي ۽ پيٽرن

2015 کان وٺي، جي آر ايم پي وي انٽر ڪنيڪشن ربن ۽ بسبار ربن لاءِ پيداواري سامان تيار ڪرڻ جاري رکيو آهي. ڪمپني ڪيترن ئي ٽيڪنيڪل پيٽرن حاصل ڪري چڪو آهي صحت واري رولنگ، پيداوار لائن انضمام، ۽ پي وي ربن جي پيداوار جي عمل سان لاڳاپيل.

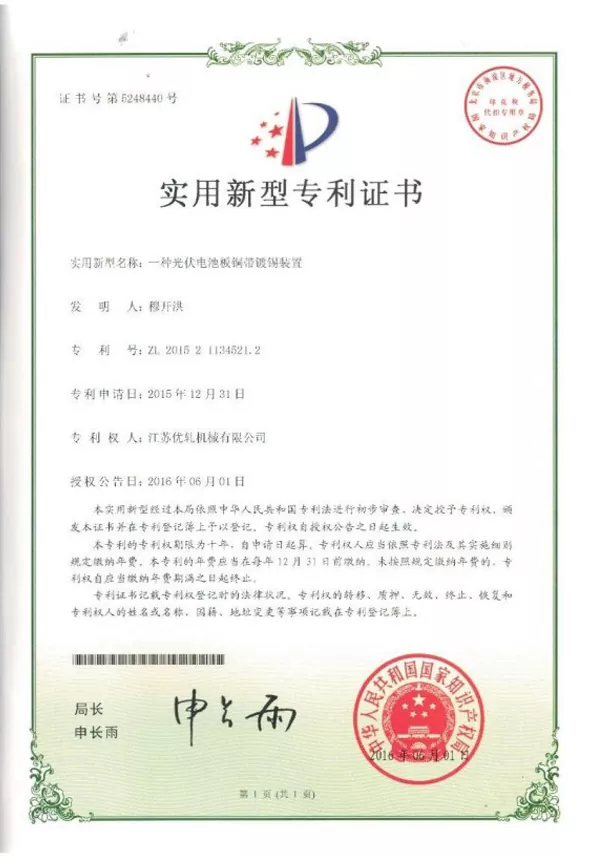

پي وي ربن جي پيداوار جي سامان لاء GRM پيٽرن ٽيڪنالاجيون

اهم خاصيتون

ٽامي جي تار جي ان پٽ کان وٺي تيار ٿيل ٽين ڪوٽيڊ بسبار ربن آئوٽ تائين مسلسل پيداوار.
بهتر طول و عرض مطابقت، ڪوٽنگ يونيفارم، ۽ وائننگ معيار.
ٽينشن ڪوآرڊينيشن ۽ خودڪار ٽيڪ اپ پيداوار جي مداخلت ۽ دستي مداخلت کي گهٽائڻ ۾ مدد ڪري ٿي.
ٻنهي معياري بسبار ربن ۽ عڪاسي بسبار ربن جي پيداوار کي سپورٽ ڪري ٿو مختلف پي وي ماڊل مادي گهرجن لاءِ.
PV ربن ٺاهيندڙن کي مهيا ڪري ٿو هڪ مربوط پيداوار حل سان پروسيس ڪنٽرول، پيداوار جي استحڪام، ۽ پيداوار جي ڪارڪردگي تي مرکوز.

اڪثر پڇيا ويا سوال

1.ختم ٿيل پيداوار جي سائيز جي حد ڇا آهي؟

ختم ٿيل ويڪر: 3-8 ملي ايم.

ختم ٿيل ٿولهه: 0.2-0.4 ملي ايم.

2.رواداري ۽ ميخانياتي ملڪيت جون حدون ڇا آهن؟

ويڪر رواداري: ± 0.085 ملي ايم.

ٿولهه رواداري: ± 0.01mm.

tensile طاقت: ≥260 MPa.

پيداوار جي طاقت: 90-130 ايم پي اي.

3.ڇا ٽين ڪوٽنگ جو طريقو استعمال ڪيو ويندو آهي؟

لڪير گرم-ڊپ ٽين ڪوٽنگ استعمال ڪري ٿي، ربن جي چوڌاري مڪمل ڪوريج سان، ٻنهي پاسن جي ڪنڊن سميت.

4.پيداوار جي چوٽي ۽ ٿولهه ڪيئن ماپي ويندي آهي؟

چار اسٽينڊ رولنگ مل جي چوٿين اسٽينڊ ٻن ليزر ماپ سسٽم سان ليس آهي، هڪ ويڪر جي ماپ لاء ۽ هڪ ٿلهي جي ماپ لاء. ماپ ڊيٽا HMI تي ڏيکاري سگھجي ٿو.

5.ڪهڙو مواد پروسيس ڪري سگهجي ٿو؟

پي وي بسبار ربن جي پيداوار واري لائن خاص طور تي TU1 آڪسيجن کان آزاد ٽامي تار لاء ٺهيل آهي. ڪسٽمائيز ترتيبن کي مختلف مسو مصر، پيداوار جي ماپ، ۽ خاص ربن جي ضرورتن جي مطابق مهيا ڪري سگهجي ٿو.
